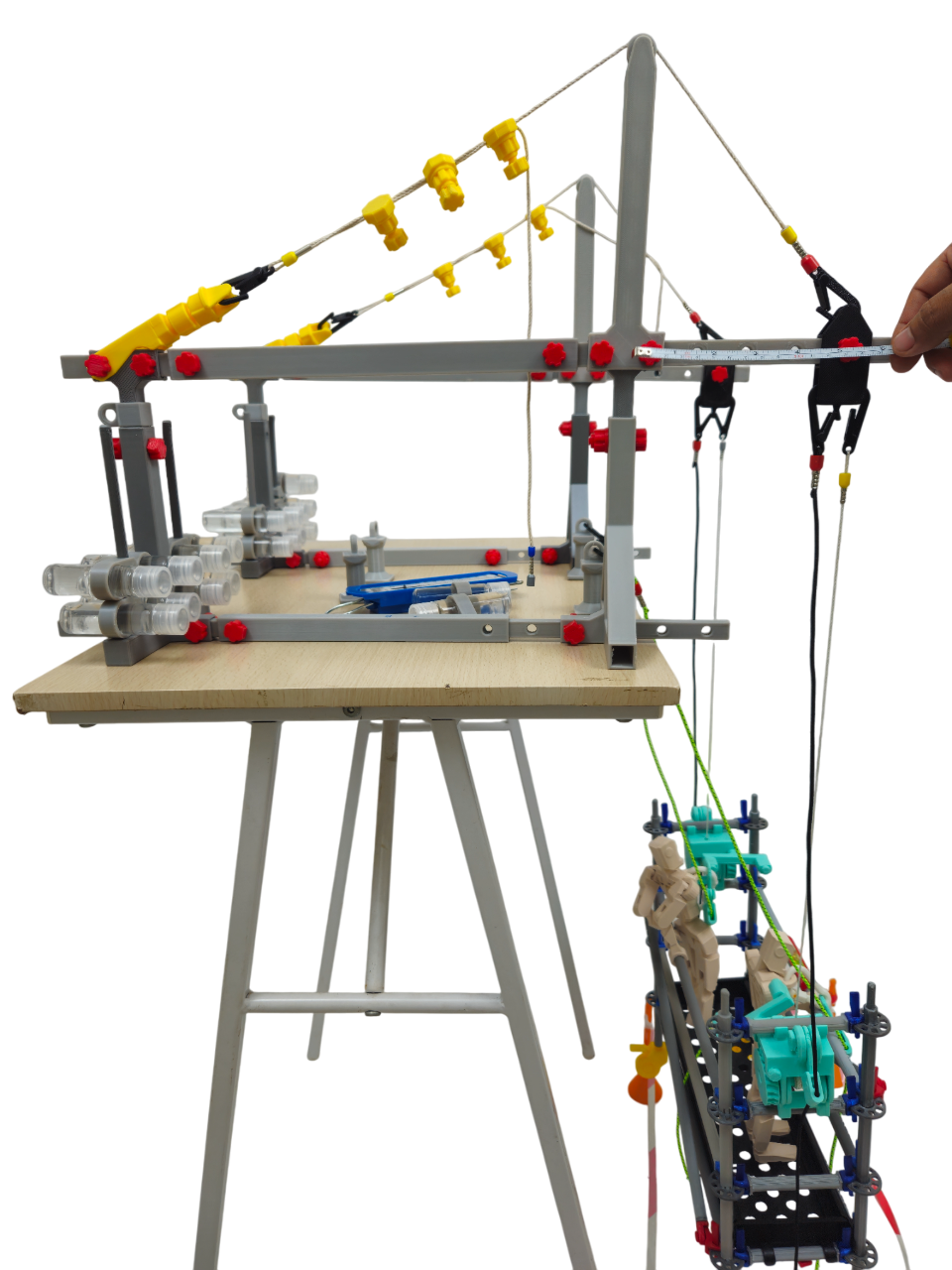

Modelo a escala de andamio colgante – Herramienta didáctica para formación técnica en alturas

El modelo a escala de andamio colgante ha sido diseñado y fabricado mediante tecnología de impresión 3D en materiales PLA y PETG, garantizando precisión en los detalles estructurales y funcionalidad en los componentes operativos. Este modelo representa fielmente todos los elementos necesarios para el montaje y uso seguro de un andamio colgante, convirtiéndose en una herramienta didáctica avanzada para la formación de trabajadores e instructores en trabajo seguro en alturas.

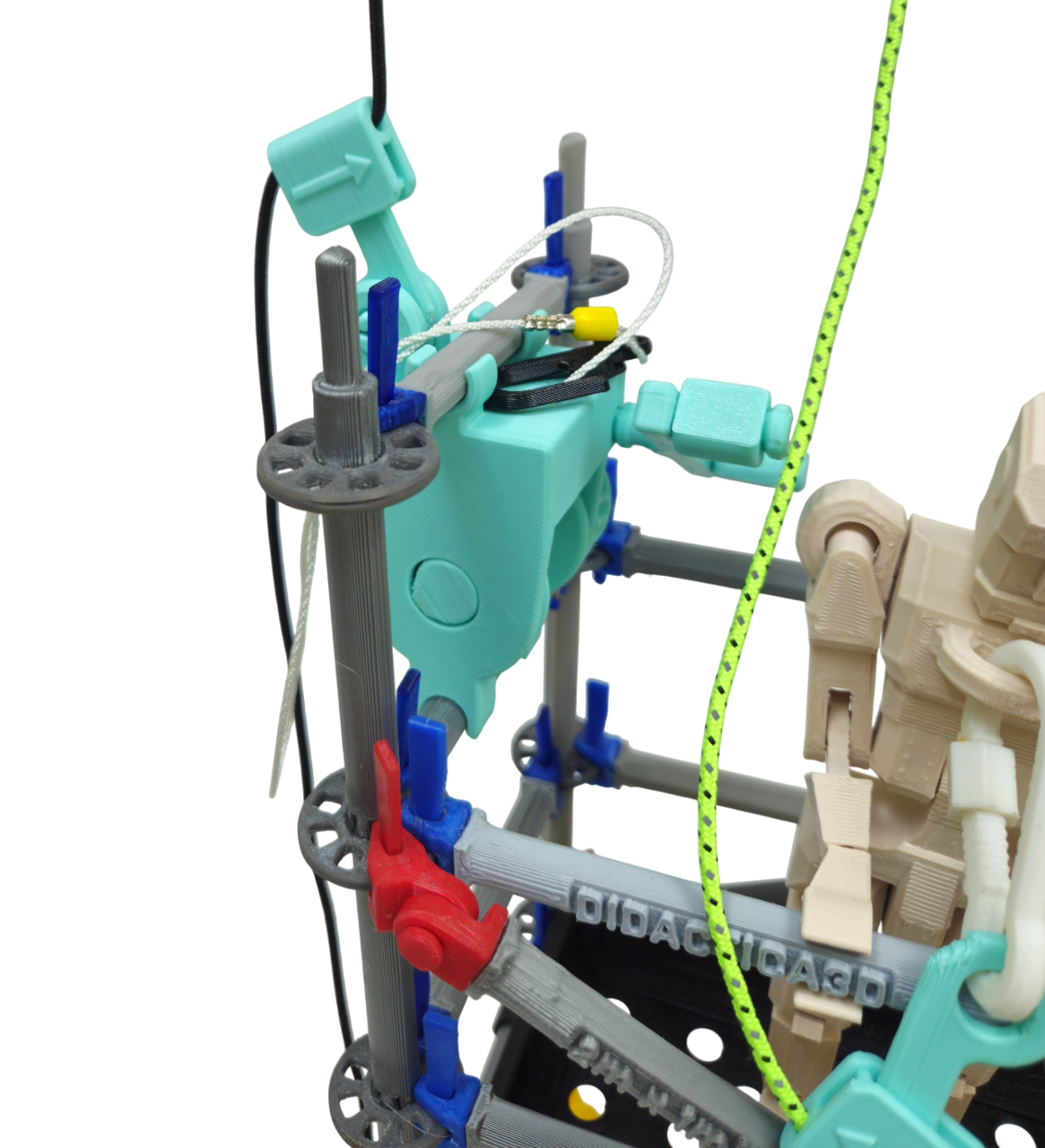

Cada componente del sistema ha sido reproducido con rigurosidad técnica, incluyendo los dispositivos estructurales (plataforma, barandas, pescantes, contrapesos, poleas y winches) y dispositivos de seguridad como líneas de vida verticales y horizontales, guayas de seguridad, y puntos de anclaje certificados. El modelo incluye también un dummy con mosquetones, conectado a un sistema de arrestador de caída y una línea de vida secundaria, permitiendo la simulación realista de situaciones de riesgo y el funcionamiento de los sistemas de detención de caídas.

La funcionalidad del modelo permite no solo el reconocimiento de componentes, sino también la interacción práctica con ellos. Incluye:

• Dinamómetro funcional, para medir el peso real de los componentes y de los contrapesos, facilitando la enseñanza del cálculo de cargas y la distribución equilibrada del sistema.

• Cinta métrica integrada, útil para el análisis de distancias entre puntos de anclaje, separación entre pescantes y altura total del sistema.

• Nivel de burbuja, que se coloca sobre la baranda para verificar la correcta nivelación del sistema y simular ajustes durante el montaje.

• Sistemas de freno funcionales en los winches, activables en caso de pérdida de tensión o caída, para demostrar la importancia de las revisiones operativas.

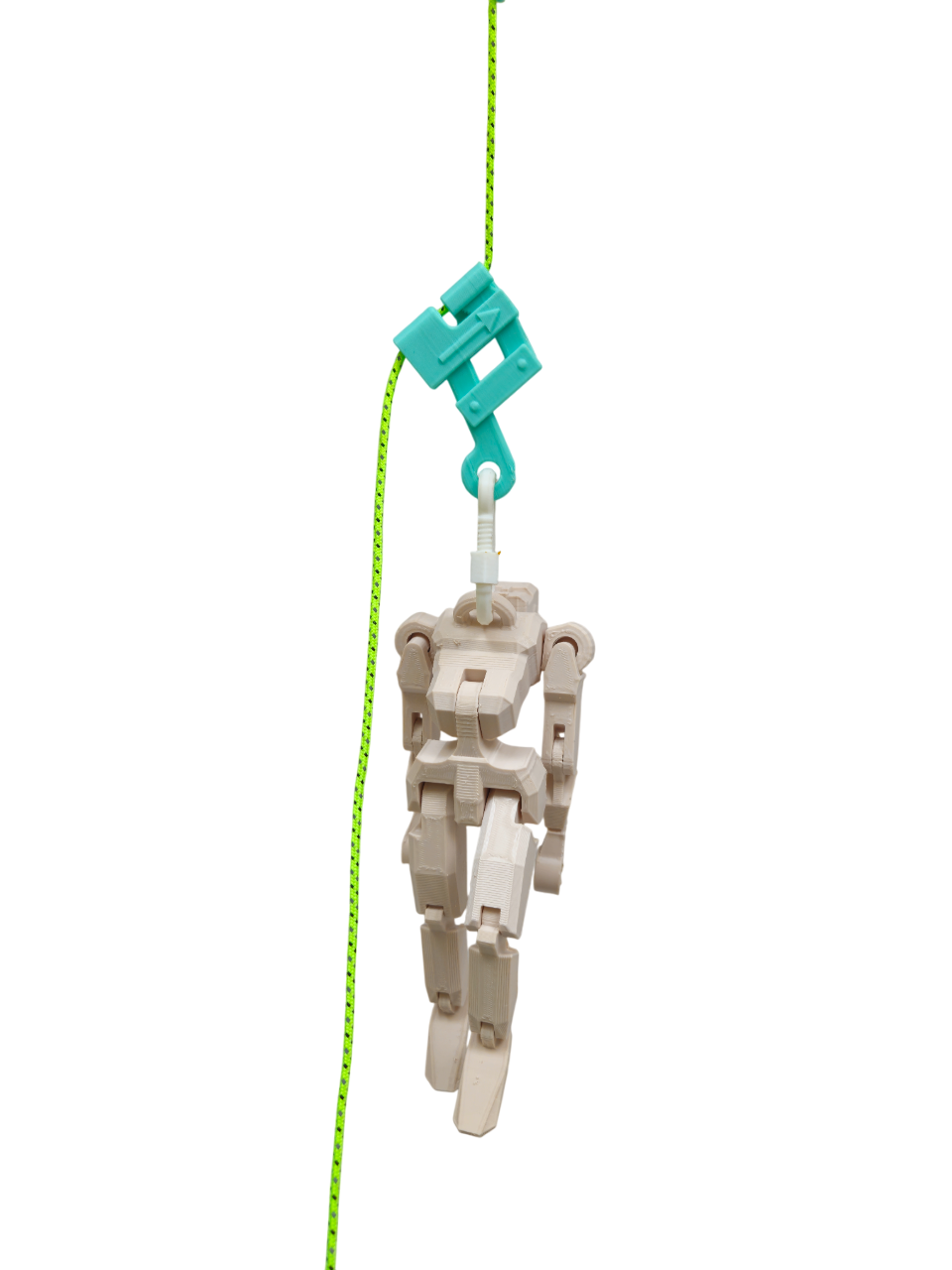

• Arrestador de caída con mecanismo activo, que permite observar en tiempo real la activación del sistema ante un evento simulado de caída del dummy.

Este modelo permite a los instructores recrear el procedimiento completo de montaje del andamio colgante, desde la verificación de la estructura portante, selección y ubicación de contrapesos, instalación del sistema de izado, hasta la implementación de medidas de seguridad para el operario.

Es ideal para instituciones de formación técnica, entrenamiento  y capacitaciones en sectores de la construcción, mantenimiento industrial, instalación de fachadas, entre otros.

Más que una maqueta, es una solución didáctica integral que combina teoría y práctica, facilitando la comprensión profunda de los principios físicos, normativos y operacionales del andamio colgante.
